Schaltausgänge / Schaltsteckdosenleisten

Zum Schalten und Steuern von Licht, Heizung, Pumpen, Ventilen.....

An das System iks aquastar, können Sie bis zu vier Schalt-Module mit jeweils vier Schaltausgängen anschließen. Sie können somit insgesamt 16 Ausgänge einzeln steuern. Die iks Schaltsteckdosenleisten gibt es in zwei Varianten.

Zum einen, eine Leiste (Art.-Nr. 1006), bei der die Steckdosen (Ausgänge) vom iks aquastar ein- bzw. ausgeschaltet werden.

Zum anderen gibt es eine dimmbare Variante (Art.-Nr. 1009), bei der die Ausgänge mit Hilfe einer integrierten Phasenanschnittsteuerung gedimmt werden können.

Auser den Steckdosenleisten gibt es auch noch ein Schaltmodul (1012) für DIN-Schienen Montage. Dieses Modul wird auf der DIN-Schiene im pond pilot Gehäuse montiert.

Die Steckdosenleisten sind in verschiedenen Länderausführungen erhältlich

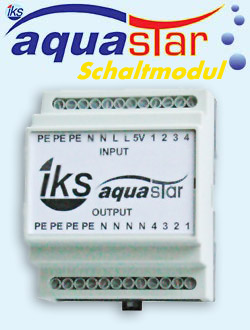

DIN-Schienen-Schaltmodul (Art.-Nr. 1012)

• Eingänge: Vier optoentkoppelte Steuereingänge
• Ausgänge: Vier einzeln schaltbare Ausgänge (230V~/max.5A)
• Geometrische Abmessung: BxHXT 70 x 85 x 60mm
• Zusätzliches Netzkabel für die Stromversorgung

Anwendungen DIN-Schienen-Modul (Art.-Nr. 1012)

• Regelungen (z. B. Säuredosierpumpe bei pH-Wert, Heizung bei Temperatur)
• Zeitschaltuhren (z. B. verschiedene Pumpen, Gartenbeleuchtung, Dosierpumpen, Futterautomaten usw.)
• Intervallfunktionen

Schaltsteckdosen

• Eingänge: Vier optoentkoppelte Steuereingänge
• Ausgänge: Vier einzeln schaltbare Steckdosen (230V~/max.16A)
• Schaltleistung: Die maximale Schaltleistung der Leiste beträgt 3600W, wobei diese auch über einen einzelnen Kanal geschaltet werden kann
• Technik: Relais. Der Schaltzustand der Steckdose wird über LED's angezeigt
• Geometrische Abmessung: 47 x 6,8 x 4,8 cm
• nicht geeignet für Montage im Außenbereich

Anwendungen Steckdosenleiste (Art.-Nr. 1006):

• Regelungen (z. B. Magnetventil bei pH-Wert, Heizung bei Temperatur)
• Zeitschaltuhren (z. B. verschiedene Pumpen, Gartenbeleuchtung, Dosierpumpen, Futterautomaten usw.)
• Intervallfunktionen
• nicht geeignet für Montage im Außenbereich

Technische Daten der dimmbaren iks Steckdosenleiste (Art.-Nr. 1009):

• Eingänge: Optoentkoppelte Steuereingänge.
• Ausgänge: Vier einzeln steuerbare (dimmbare) Steckdosen.
• Schaltleistung: 250W pro Kanal.
• Technik: Phasenanschnittsteuerung
• Geometrische Abmessung: 48 x 8 x 5cm
• Es dürfen nur elektrische Verbraucher angeschlossen werden, welche für den Betrieb mit einer Phasenanschnittsteuerung ausgelegt sind.
• nicht geeignet für Montage im Außenbereich
